中国万通道激光直写横空出世,真能绕过EUV封锁另辟蹊径吗?

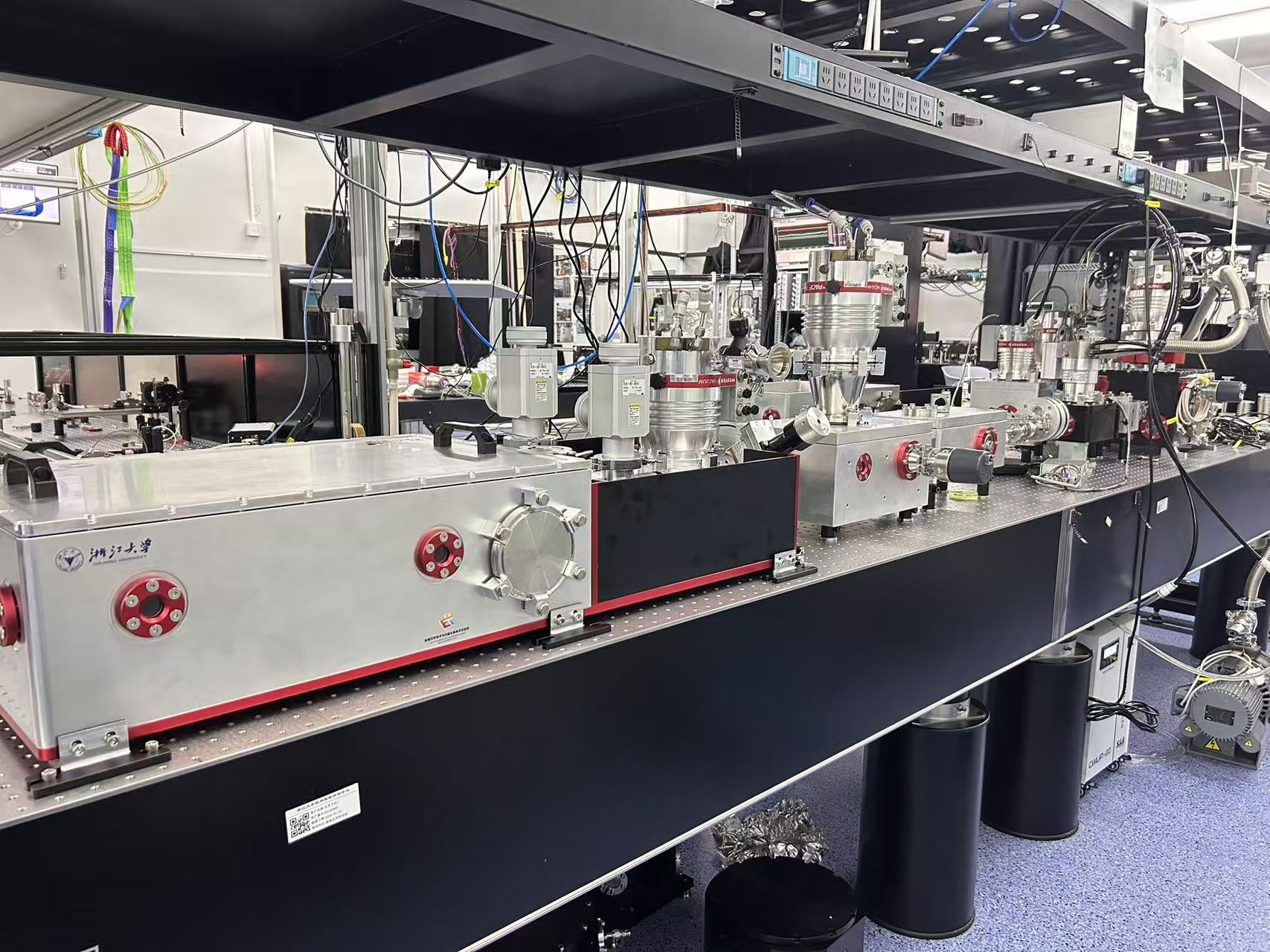

4月10日,浙江大学极端光学技术与仪器全国重点实验室发布万通道3D纳米激光直写光刻机,以“万焦点并行、双光子超分辨、无掩模直写”的技术路线,实现亚30nm精度、42.7mm²/min通量、12英寸晶圆适配的国际主流水平。该设备并非直接替代EUV,而是从高端掩模版制造、先进制程辅助光刻、光子/三维芯片直写三大核心环节,系统性降低对EUV的依赖,为28nm/14nm国产芯片规模化量产提供关键装备支撑,标志着中国光刻技术从“单点突破”迈向“全链条自主”的战略拐点。
当全球芯片巨头还在为更精密的EUV光刻机角逐时,中国科学家却用1万束激光开辟了一条全新的赛道。这究竟是概念炒作,还是真正的颠覆性突破?本文将深入解析万通道3D纳米激光直写光刻机的技术内涵,结合中国芯片产业寻求自主与超越的背景,探讨其是否代表了一条绕过传统EUV限制的新路径。
当前中国芯片产业正面临前所未有的技术封锁压力。有数据显示,美国对DUV深紫外光刻机的管制已经从“设备型号管制”升级为“企业主体管制”,这意味着不再区分制程与产线,只要是中芯国际、长江存储等核心企业,一律禁止供应任何DUV设备。更严峻的是,这种封锁不仅限于新设备出口,连已售设备的维修、校准、技术支持也被切断,相当于给在用设备“判了缓刑”。
在此背景下,寻求非对称技术突破的必要性日益凸显。如果说传统路径是在别人设定的规则里追赶,那么“换道超车”战略则意味着要在全新的赛道上建立自己的技术体系。长江存储武汉三期项目宣布下半年量产高堆叠层数NAND Flash,达产后总年产能将突破200万片,这一成就背后正是中国企业在存储芯片领域从“技术跟跑”到“专利反超”的积累。截至2025年,长江存储在3D NAND领域的专利数量已超越美光,跻身全球前三。
万通道激光直写技术的出现,恰好成为了从实验室创新到产业潜力的转折点。这项技术并非简单的修补补,而是在光刻技术的底层逻辑上进行的革新,其成功研制为中国在超分辨光刻、光子芯片制造、高端掩模版加工等领域提供了关键技术支撑,标志着中国在高精度微纳制造装备领域迈上了新的台阶。
传统光刻技术,无论是深紫外还是极紫外,本质上都是一种“投影复印”的过程。光刻机通过光学系统将掩模版上的图案投影到涂有光刻胶的硅片上,这一过程高度依赖精密的光学部件和复杂的光学系统。根据相关资料,传统掩模光刻由光源发出的光束,经掩膜版在感光材料上成像,可分为接近式、接触式光刻以及投影光刻。目前最先进的EUV光刻机采用13.5纳米波长的极紫外光,通过高次谐波过程产生,但其系统庞大、成本高昂。
相比之下,双光子激光直写技术则采用了完全不同的“立体雕刻”机制。该技术因具备高分辨率、低热效应、无掩模和真三维加工能力,是微纳加工领域的前沿方向。传统光刻需要掩模版来定义图案,而双光子激光直写则是通过计算机对激光的曝光位置与曝光强度进行数字化控制,实现对光刻胶的变剂量曝光,具有很高的制造灵活性。
两者的本质区别在于加工范式:传统光刻是从二维掩模向二维平面的“投影复制”,而双光子激光直写则是从数字模型向三维空间的“直接写入”。这种范式转变赋予了激光直写独特的优势——无需昂贵复杂的掩模版,能够直接制造复杂的三维微纳结构。
万通道激光直写技术的核心创新在于其“万通道独立控制”能力。研发团队采用双光子激光直写技术,提出数字微镜协同微透镜阵列的光场调控方案,可在系统中生成1万多个可独立控制的激光焦点。浙江大学极端光学技术与仪器全国重点实验室副主任匡翠方将此突破比喻为“同时用1万支笔写1万个不同的字”。
每个焦点能量可实现169阶以上的精细调节,从而实现多通道独立控制。得益于此,装置实现了2.39×10⁸体素/秒的超高打印速率,加工速度和精度均处于国际领先水平。针对多焦点间光强不均、像差等技术难题,团队开发了智能全局优化算法,将焦点阵列的光强均匀度提升至95%以上,同时有效矫正光斑畸变,显著提高了多通道间的一致性与加工精度。
速度与精度的平衡体现了工程智慧与理论创新的结合。该装置的加工精度可达亚30纳米,加工速率可达42.7平方毫米/分钟,最大刻写尺寸覆盖12英寸硅片,为大面积微纳结构的高通量、高精度制造提供了新途径。这一参数突破解决了传统单通道激光直写在加工速度上存在的瓶颈,为产业化应用奠定了基础。
在超分辨光刻领域,双光子激光直写技术展现出了突破光学衍射极限的潜力。有研究显示,通过边缘光抑制激光直写技术,利用激发光和抑制光在空间上的精准叠加,可以抑制激发光产生聚合效应的区域,进而实现突破衍射极限的纳米特征尺寸。这一技术路径可能为更高分辨率芯片制造提供新的解决方案。
光子芯片与集成光学是万通道激光直写技术的另一个重要应用方向。光芯片通过对光的处理和测量实现信息感知、传输、存储、计算、显示等功能,因其具有速度快、稳定性高、工艺精度要求低和可多维度复用等优势,有望打破电芯片的发展禁锢。真三维加工能力特别适合光子芯片的制造需求,能够助力光计算、量子器件等新型芯片的发展。

|
|
